力矩电机张力控制器XMD-CN1
详细说明
产品特点：
XMD-CN1 力矩电机张力控制器 使用说明
一、产品概述
力矩电机张力控制器是专门为收卷机、收边机、螺丝机等行业张力电机驱动控制研制开发的，可进行恒张力控制、定时增减张力控制。 采用 32 位芯片实现全数字化闭环移相调压控制，具有高分比率移相调压，响应速度快，响应稳定等特点。
二、产品特点
1、采用 RS485 通讯总线，通过 Modbus-Rtu 协议获取控制器运行状态。
2、可控制≥15W 的力矩电机。
3、可并联多个力矩电机。
4、具有超温保护功能。
5、具备缺相保护功能。
6、自带风扇散热。
7、具备恒张力控制和定时增减张力控制。

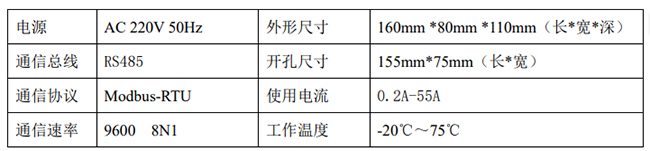

三、主要参数
四、按键及功能说明

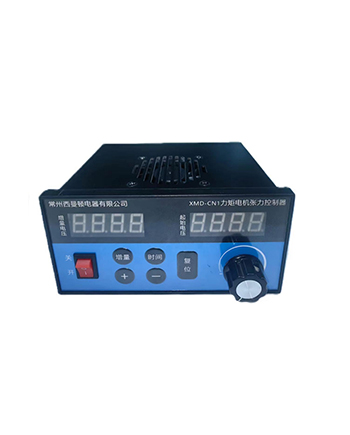

(一）、显示及按键说明
1、增量电压窗口：显示增量电压和增量时间的数值。
2、起始电压窗口：显示电位器调节起始电压的数值。
3、增量电压设定：长按“增量”键 3 秒钟，进入增量电压设定菜单，通过“＋”“-”键进行增量设定，设定值范围为-200V~﹢200V，如左侧窗口显示小数点说明设置值为负值，不显示小数点说明设置值为正值，再按“增量”键退出设定，数据将永久保存。
4、增量时间设定：长按“时间”键 3 秒钟，进入增量时间设定菜单，通过“＋”“-”键进行增量设定，设定值范围为 0~900 分钟，再按“时间”键退出设定，数据永久保存。
(二）、功能说明
1、恒张力输出：增量电压设置为 0，增量时间设置为 0，输出电压通过面板旋钮调节，左侧窗口显示百分比，右侧窗口显示实时电压值。
2、增减张力输出：增量时间设置需要的时间长度，增量电压设置该时间段内需要的增减量电压值，控制器的输出电压为起始电压与增量电压之和。
3、运行状态：增减张力输出模式下，打开控制器开关后，左窗口显示“P”开始闪烁，增量电压随时间而上升或下降。当增量时间结束时，左窗口显示“P”常亮，增量电压停止上升或下降。
4、控制器初始化：在设备断电时，按住“增量”按键，并打开电源开关，控制器完成初始化。初始化完成后增量电压和增量时间数据均为“0”，这种情况下控制器运行时不会有增量爬升。
5、数据断电保存：控制器运行中任何时候断电运行数据会随时保存，在下次启动时会继续断电时的数据继续运行。

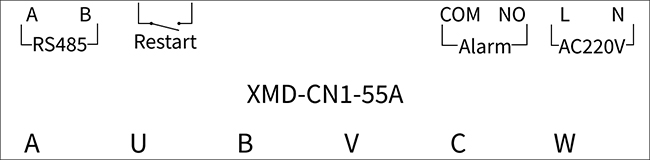

五、电气接口说明
1、 RS485 接口：供 485 通信使用。
2、 Restart 接口：为常开干接点输入，其功能和面板复位按钮一致，给入大于0.5s 的闭合信号即可。
3、 报警输出接口：当产生缺相报警和超温报警时，该接口会产生闭合干接点信号，供接入 PLC 使用。
4、 供电接口：接入交流 220V 电源即可。
5、 三相电源输入接口：A/B/C 为交流 380V 电压输入接口。
6、 电机接线接口：U/V/W 为电机三个绕组接入接口。
六、寄存器说明
1、、通信数据格式
RS485 默认出厂采用 8 为数据异步通信格式，默认波特率为 9600，1 起始位，8 数据位，1 停止位，无奇偶校验。
2、寄存器表
