力矩电机控制器XMD-CV1
详细说明
产品特点：
XMD-CV1力矩电机控制器使用说明 V1.0
一、产品概述
力矩电机张力控制器是专门为收卷机、收边机、螺丝机等行业张力电机驱动控制研制开发的，支持 RS485、0-10V/4-20mA等接口，可连接 PLC进行控制。
采用 32位芯片实现全数字化闭环移相调压控制，具有高分比率移相调压，响应速度快，响应稳定等特点。
二、产品特点
1、采用 RS485通讯总线，通过 Modbus-Rtu协议获取控制器运行状态。
2、支持 0-10V或 4-20mA接口。
3、可控制≥15W的力矩电机。
4、可并联多个力矩电机。
5、具有超温保护功能。
6、具备缺相保护功能。 ○自带风扇散热。

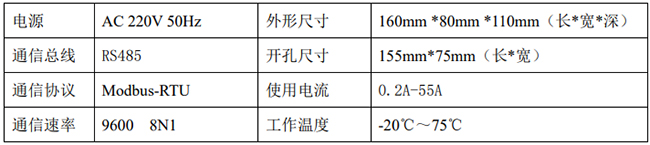

三、主要参数
四、按键及功能说明

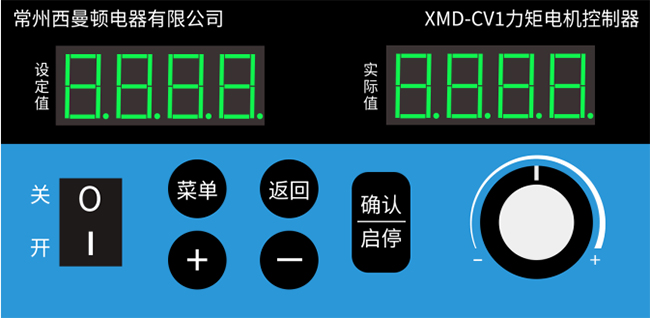

(一）、显示及按键说明
1、设定值窗口：运行时显示输入信号或电位器的百分比值；设置时显示菜单F-XX。
2、实际值窗口：运行时显示实时输出电压值；设置时显示对应菜单的值。
3、菜单设定：长按“菜单”键 3秒钟，进入设定菜单，设定值窗口显示 F-01,短按菜单键进入下一菜单 F-02，依次循环。进入菜单后通过“＋”“-”键进行对应菜单值的修改，修改完成后按确认键进行保存。菜单值修改完成后，按“返回”键返回主界面。

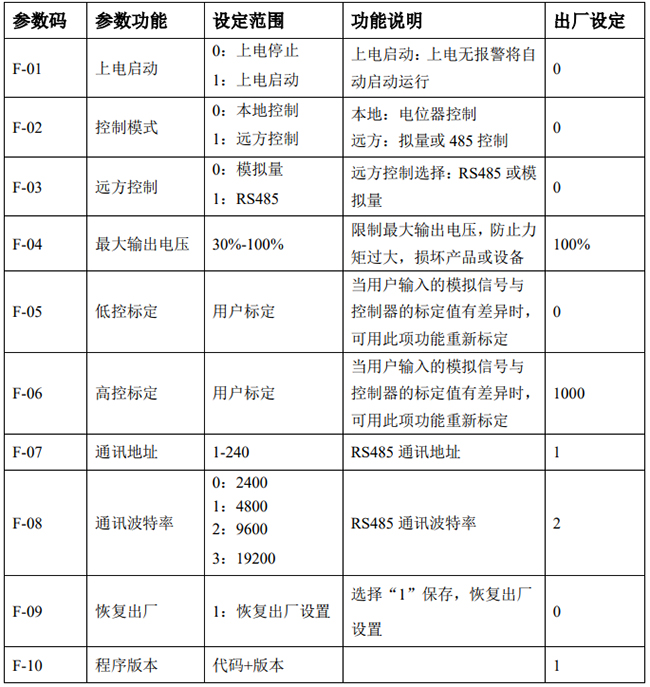

(二）、功能菜单说明

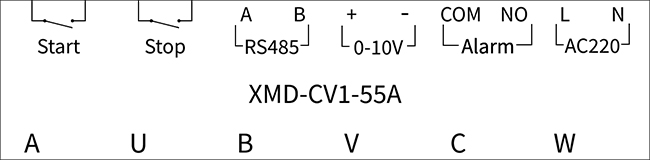

五、电气接口说明
1、 Start接口：为常开干接点输入，其功能和面板“启动停止”按钮一致，给入大于 0.5s的闭合信号控制器即运行。
2、 Stop接口：为常开干接点输入，其功能和面板“启动停止”按钮一致，给入大于 0.5s的闭合信号控制器即停止。
3、 RS485接口：供 485通信使用。
4、 模拟量接口：接线图为 0-10V时，为 0-10V控制；如接线图显示 4-20mA时，为 4-20mA控制。
5、 报警输出接口：当产生缺相报警和超温报警时，该接口会产生闭合干接点信号，供接入 PLC使用。
6、 供电接口：接入交流 220V电源即可。
7、 三相电源输入接口：A/B/C为交流 380V电压输入接口。
8、 电机接线接口：U/V/W为电机三个绕组接入接口。
六、寄存器说明
1、、通信数据格式 RS485默认出厂采用 8为数据异步通信格式，默认波特率为 9600，1起始位，8数据位，1停止位，无奇偶校验。

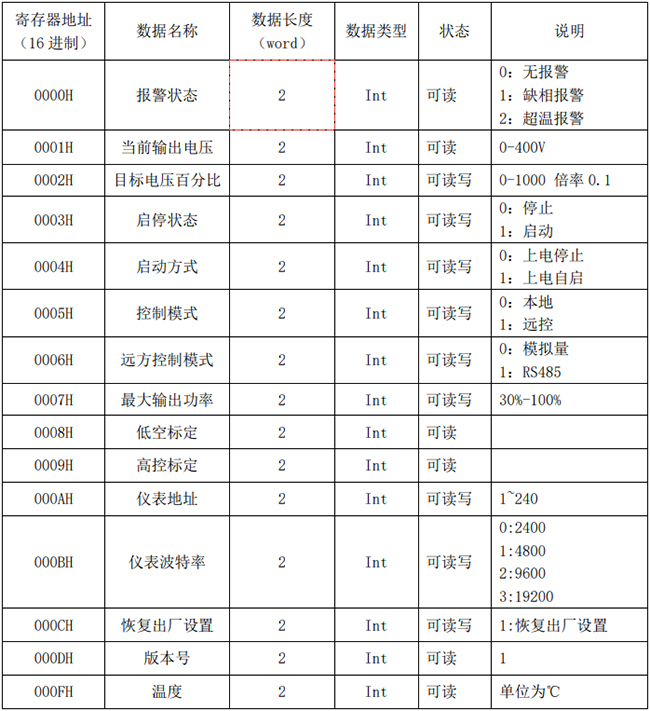

2、寄存器表
