详细说明

产品特点：

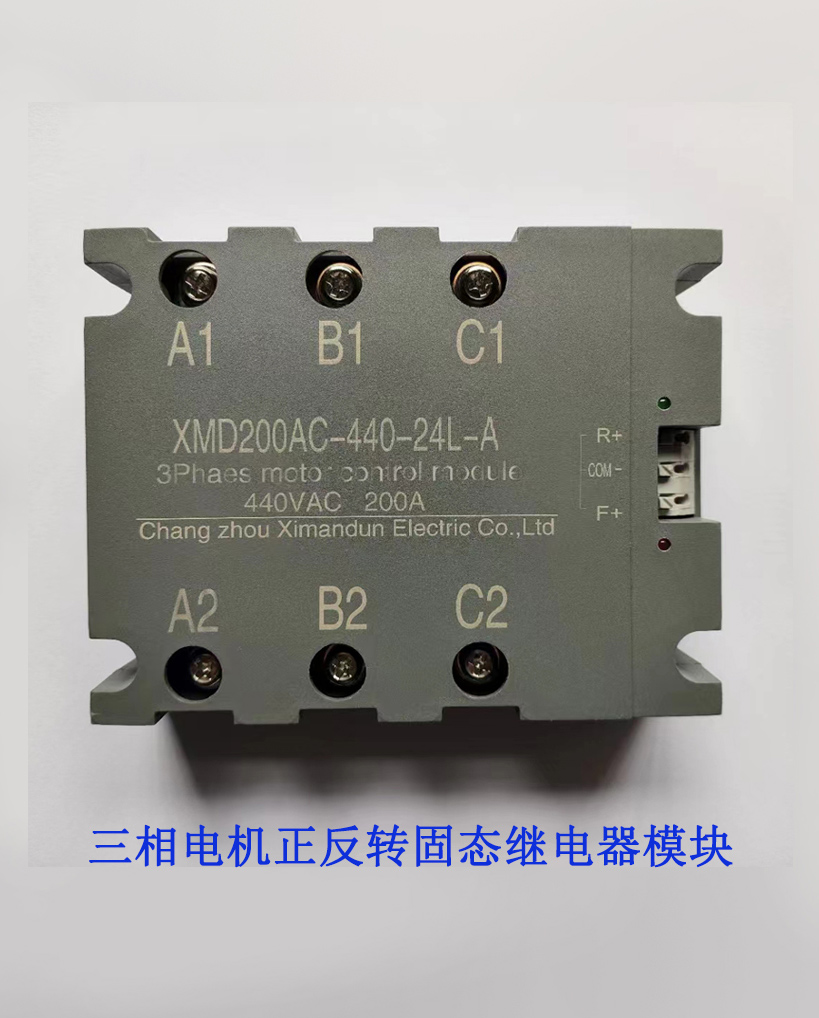

1.产品描述
常州西曼顿电器有限公司的XMD系列正反转模块
是专为20A及以上电流的三相电机正反转设计的，抗干
扰能力强，性能可靠，体积小，安装方便。
 过零触发
 SCR输出
 内部光电隔离
 内置RC 吸收回路
 内部MOV保护
 LED状态显示
 控制电压：12-24VDC
 负载电流：20A、40A、60A、100A、150A、200A
 绝缘电压：2500Vrms（控制-输出，金属底板-输出）

2.产品特点
先进的相间短路保护技术
采用新技术防止任何状态下的相间短路，内置专用芯片，有效的防止在上电、断电、换相等
时刻的相间短路。
 高可靠的换相互锁技术
新理念的换相互锁设计技术，做到控制逻辑信号和正反转切换时间双重互锁。
 抗干扰能力强
内置控制信号滤波电路，RC吸收回路，对来自周围空间的持续强干扰及瞬态尖峰脉冲干扰
均具有较强的抑制能力
 内置电子刹车（反向制动）功能，无需外加设备和电路，实现停车自动制动（需定制）
 正反转快速切换，可实现12.5ms-20ms的快速切换（需定制）

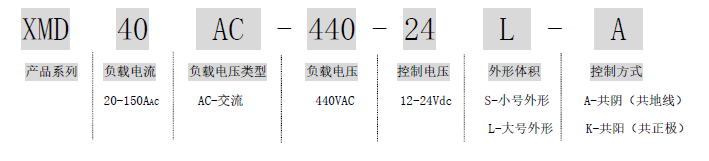

3.型号定义

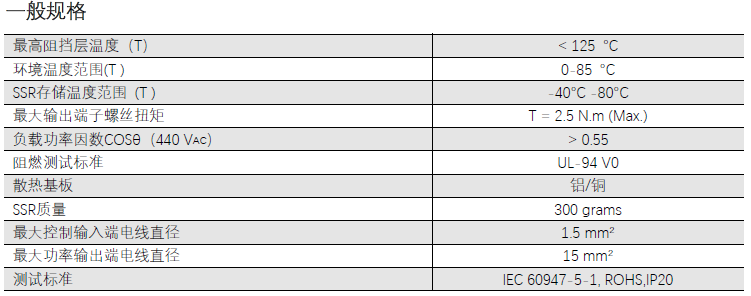

4.电器参数

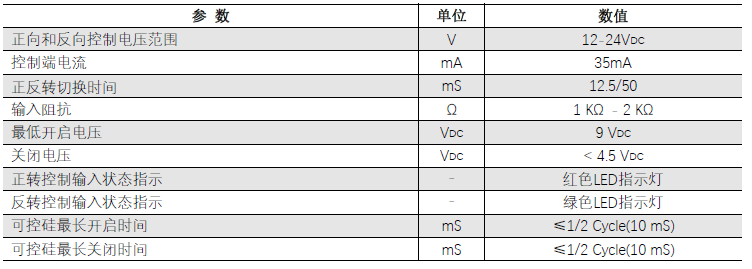

输入技术规格

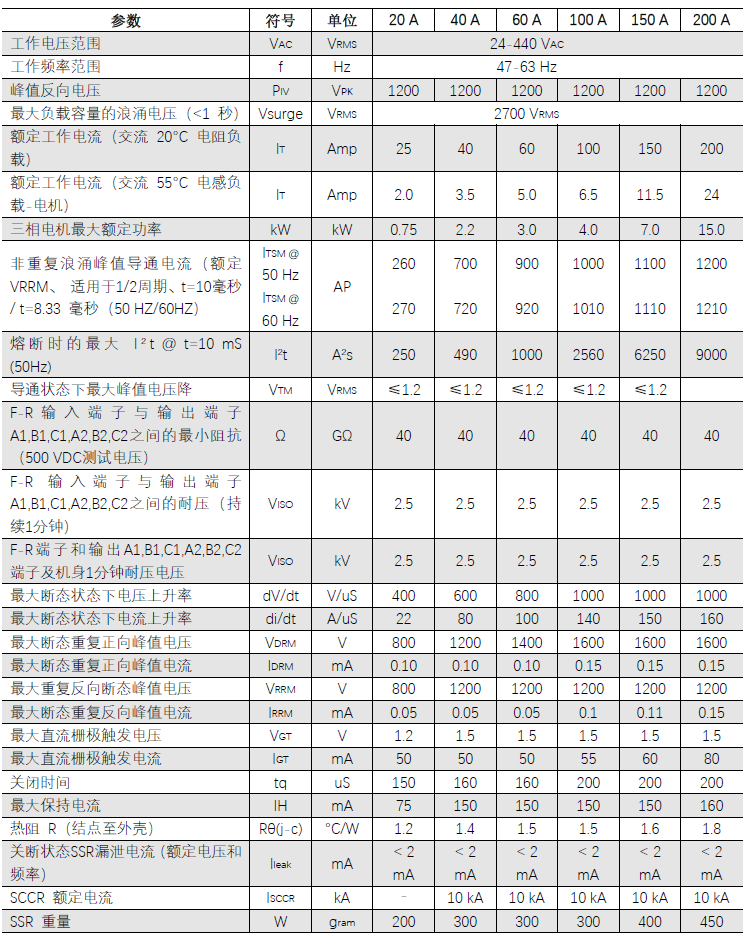

输出技术规格

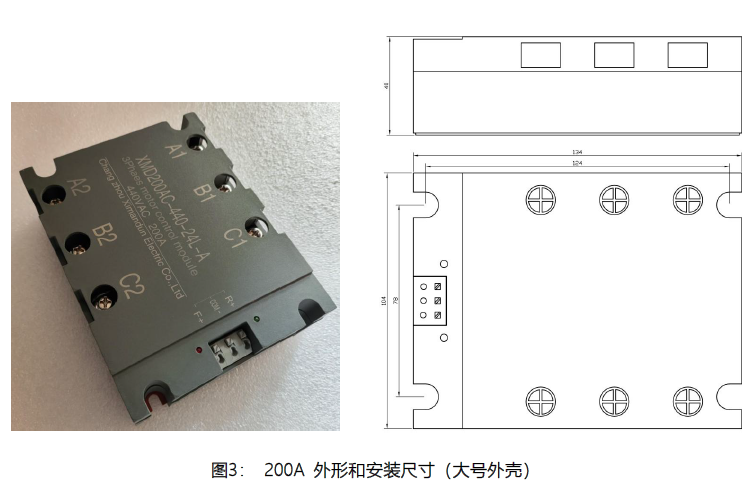

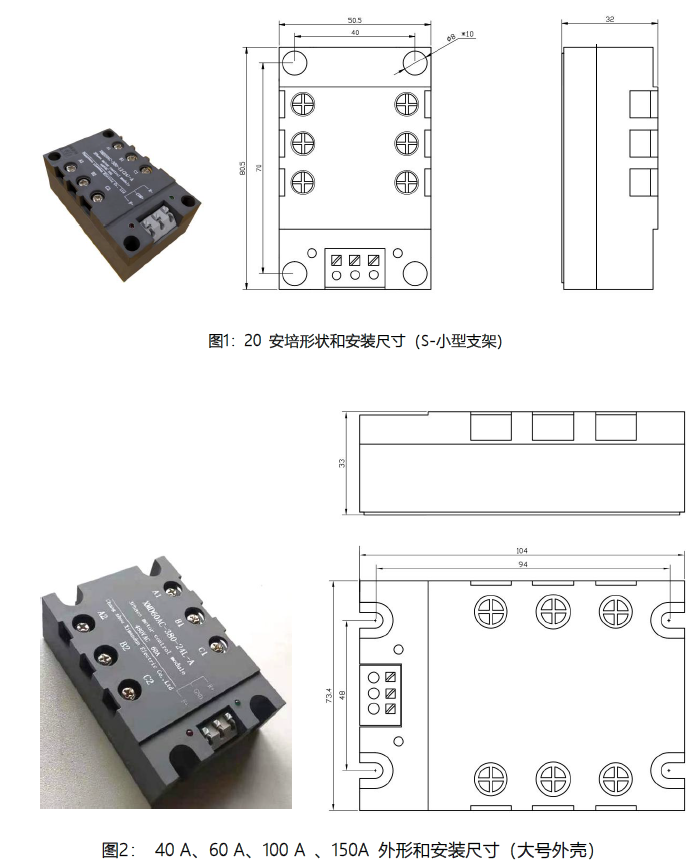

5.安装尺寸

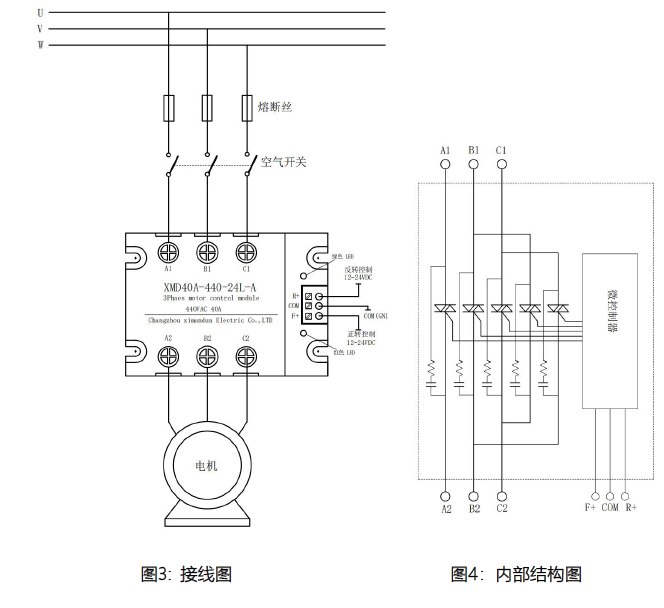

6.接线和结构



7.注意事项
1、产品默认是电压控制型的，控制电压为12-24VDC，控制端接线方式为共阴极（A系列）或共阳极（K系列）连接。
2、客户需要控制电压为5-12 VDC 的产品，订货时需注明，并提前咨询。
