详细说明

产品特点：

一 简介

常州西曼顿电器有限公司的XMD20AC-480-12(24)-A（K）小型正反转模块是专为25A及以下电流三相电机正反转设计的，抗干扰能力强，性能可靠，体积小，安装方便。
XMD20AC-480-12(24)-A（K）模块在输入控制端设置逻辑正反信号互锁电路，采用单片机或专用芯片，有效防止正反两路可控硅同时导通造成相间短路。输出端与输入控制端采用光电隔离，内置 RC 吸收回路，MOV保护。模块有两只 LED 发光管显示电机旋转方向。广泛应用于工矿业自动化电机正反转驱动领域。

二 特点

1、 最新的相间短路保护技术
采用最新技术防止任何状态下的相间短路，内置专用芯片，有效的防止在上电、断电、换相等时刻的相间短路。
2、 高可靠的换相互锁技术
新理念的换相互锁设计技术，做到逻辑信号和正反转切换时间双重互锁。
3、 抗干扰能力强
内置控制信号滤波电路，RC吸收回路，对来自周围空间的低频持续强干扰及瞬态尖峰脉冲干扰均具有较强的抑制能力
4、内置电子刹车（反向制动）功能，无需外加设备和电路，实现停车自动制动（需定制）。

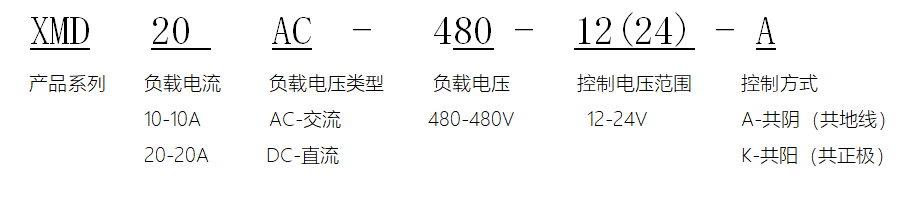

三、型号

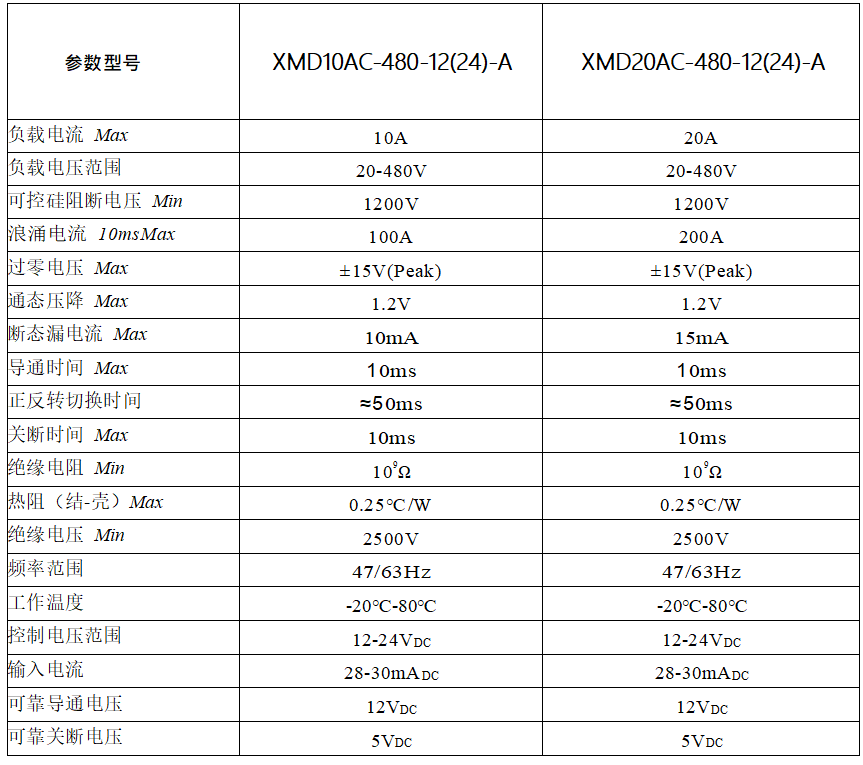

四、参数



五、安装



六、电流—温度曲线




注：
1、常规产品为 12-24VDC 共阴控制。如客户需要共阳控制或电压 5-12 VDC 产品，客户订货时需注明。
2、内置电子刹车功能需定制。
