详细说明

产品特点：

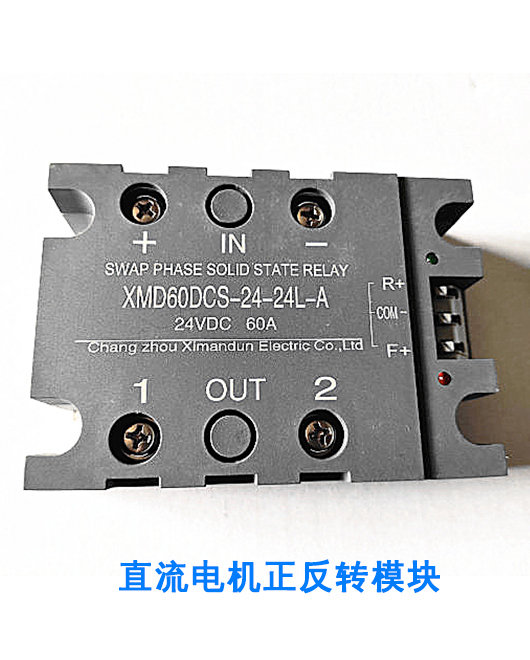

产品描述
常州西曼顿电器有限公司的XMD20DC系列正反转模块是专
为20A、40A、60A等电流的直流电机正反转控制设计的， 抗干扰
能力强， 性能可靠， 体积小， 安装方便。
专用MOS管驱动电路
高可靠性H桥切换电路
输入输出全隔离
过流保护
过流报警（定制）
软启动（定制）
LED状态显示
控制电压： 12-24VDC
负载电流： 20ADC、40ADC、60ADC
绝缘电压： 2000Vrms （控制-输出， 金属底板-输出）

产品特点
. 高可靠的换向互锁技术
新理念的换向互锁设计技术， 做到控制逻辑信号和正反转切换时间双重互锁。
. 抗干扰能力强
内置控制信号滤波电路， RC吸收回路， 对来自周围空间的持续强干扰及瞬态尖峰脉冲干扰
均具有较强的抑制能力
. 可实现软启动功能
. 过流保护功能
. 过流报警功能（定制）

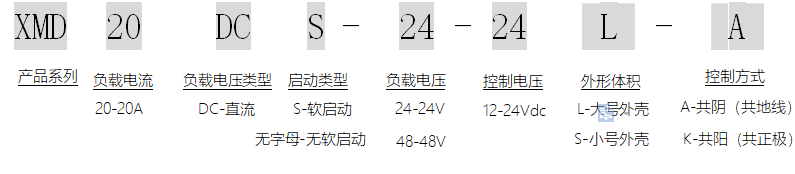

型号定义

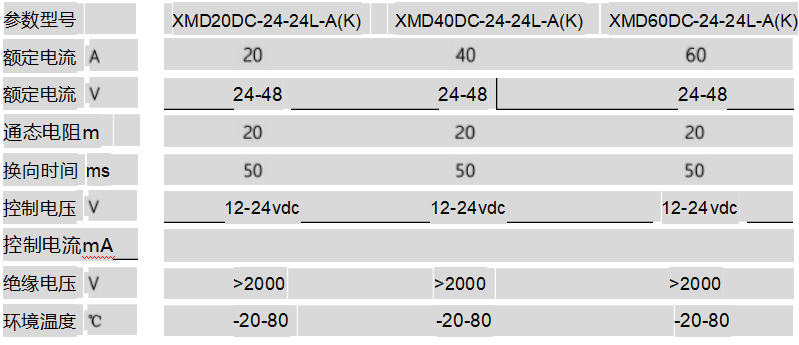

电气参数
（Ta=25℃,在良好的散热条件下）

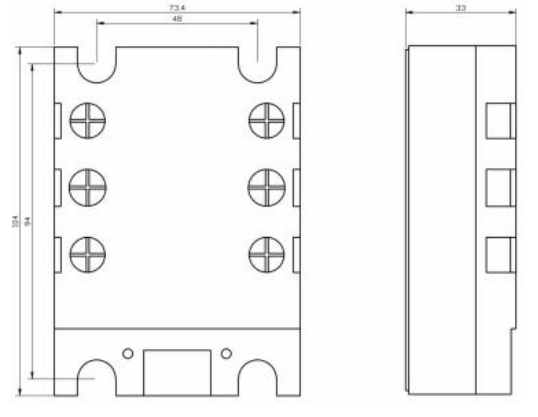

安装尺寸
（大号外形L 单位： mm）





产品参数

1、 产品默认是电压控制型的， 控制电压为12-24VDC， 控制端接线方式为共阴极（A系列） 或共

阳极（K系列） 连接。

2、客户需要控制电压为 5-12 VDC 的产品， 订货时需注明， 并提前咨询。

3、需要软启动的订货时请注明， 否则默认为普通型（无软启动功能） 产品发货。

4、本产品全系有过流保护功能， 如需要过流报警功能， 订货时请注明。
